国产受做视频黄片_国产在线视频欧美日韩_日韩欧美在线中文_少妇私密spa按摸高潮了_开心婷婷激激情av_亚洲成人午夜一二区_99re在线视频精品无码_又黄又爽的欧美视频_蜜芽 国产 丝袜_午夜免费无码特黄毛片

海水淡化設(shè)備用不銹鋼換熱盤管標(biāo)準(zhǔn)

水源是人類社會(huì)發(fā)展必不可少的重要資源之一。隨著現(xiàn)代工業(yè)的飛速發(fā)展，淡水需求量急劇增加，解決淡水問題的一個(gè)重要途徑是進(jìn)行海水淡化。不銹鋼換熱盤管應(yīng)用在海水淡化設(shè)備里，既能提高海水淡化的效率，又能節(jié)約能源。而海水淡化設(shè)備用不銹鋼換熱盤管也有相應(yīng)的標(biāo)準(zhǔn)規(guī)定，下面我們來了解一下吧。

1. 范圍

本標(biāo)準(zhǔn)適用于海水淡化裝置熱交換器用不銹鋼焊接鋼管。

2. 外徑和壁厚

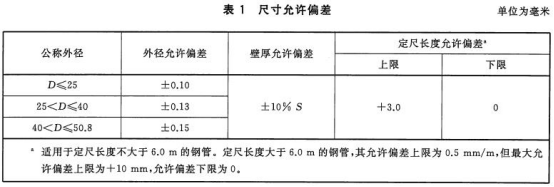

鋼管的公稱外徑D不大于50.8mm，公稱壁厚S不大于2.4mm。鋼管的公稱外徑和公稱壁厚應(yīng)符合GB/T 21835的規(guī)定。鋼管公稱外徑、壁厚和長度允許偏差應(yīng)符合表1的規(guī)定。

3. 不圓度

鋼管的不圓度應(yīng)不超過公稱外徑公差的75%；但對于壁厚與外徑之比不大于3%的薄壁鋼管，其不圓度應(yīng)不超過公稱外徑的2%。

4. 制造方法

①鋼管應(yīng)以軋制的鋼帶為原料，采用不添加填充金屬的自動(dòng)焊接方法制造。

②根據(jù)需方要求，經(jīng)供需雙方協(xié)商，并在合同中注明，可以在焊后和最終熱處理之前，對鋼管的焊縫和母材金屬進(jìn)行冷加工，或者只對焊縫金屬進(jìn)行冷加工。

5. 工藝性能

①壓扁試驗(yàn)

鋼管應(yīng)進(jìn)行壓扁試驗(yàn)，試驗(yàn)方法按GB/T 246的規(guī)定分兩步進(jìn)行。試驗(yàn)時(shí)，焊縫應(yīng)位于施加壓力方向的90°處（在最大彎曲點(diǎn)處）。第一步是延性試驗(yàn)，將試樣壓至兩平板間距離為H，H按式（3）計(jì)算，試樣上不允許出現(xiàn)裂縫或裂口。第二步是完整性試驗(yàn)（閉合壓扁），壓扁繼續(xù)進(jìn)行，直到試樣破裂或試樣相對兩壁相碰。在整個(gè)壓扁試驗(yàn)期間，試樣不允許出現(xiàn)目視可見的分層、白點(diǎn)和夾雜。

②卷邊試驗(yàn)

鋼管應(yīng)進(jìn)行卷邊試驗(yàn)。卷邊試驗(yàn)卷邊寬度應(yīng)不小于外徑的15%，試驗(yàn)后試樣不允許出現(xiàn)裂紋。

③無損檢測

鋼管應(yīng)逐根進(jìn)行渦流探傷檢測。渦流探傷時(shí)，對比樣管人工缺陷應(yīng)符合GB/T 7735—2004中驗(yàn)收等級B的規(guī)定。經(jīng)供需雙方協(xié)商，并在合同中注明，可采用其他無損檢測方法。

④表面質(zhì)量

鋼管內(nèi)外表面及焊縫應(yīng)光潔，不允許有裂紋、咬邊、折疊、扭曲、過酸洗、氧化皮、磕碰和劃傷。上述缺陷應(yīng)完全清除，清除處的實(shí)際壁厚應(yīng)不小于壁厚所允許的最小值，清除處應(yīng)圓滑過渡。焊縫缺陷不允許修補(bǔ)。鋼管外焊縫應(yīng)與母材齊平，內(nèi)焊縫應(yīng)與母材圓滑過渡。

6. 試驗(yàn)方法

①鋼管的尺寸和外形應(yīng)采用符合精度要求的量具逐根測量。

②鋼管的內(nèi)外表面質(zhì)量應(yīng)在充分照明條件下逐根目視檢查或借助工具進(jìn)行檢查。

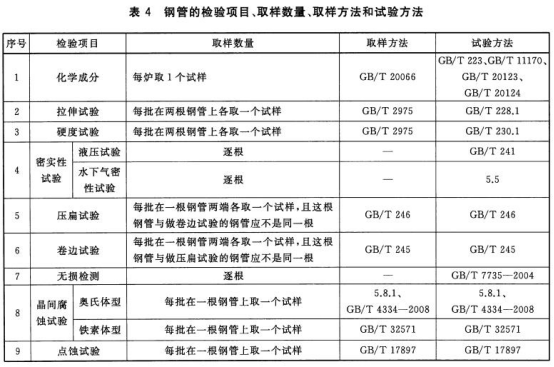

③鋼管其他各項(xiàng)檢驗(yàn)項(xiàng)目、取樣數(shù)量、取樣方法和試驗(yàn)方法應(yīng)符合表4的規(guī)定。

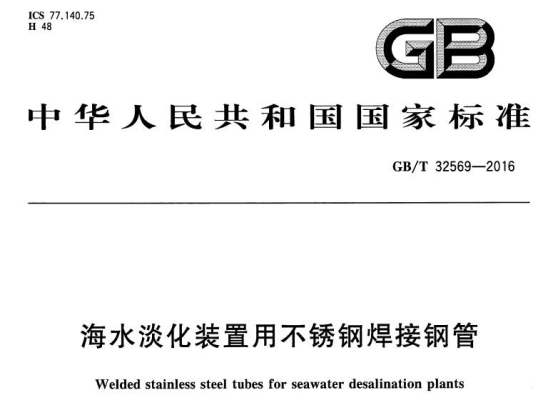

以上就是海水淡化設(shè)備用不銹鋼換熱盤管標(biāo)準(zhǔn)的截取部分，更多詳細(xì)要求可直接參考標(biāo)準(zhǔn)GB/T 32569-2016內(nèi)容。如果想要了解更多罡正不銹鋼盤管資訊，敬請持續(xù)關(guān)注我們的更新。

相關(guān)資料：

不銹鋼船用盤管標(biāo)準(zhǔn)

不銹鋼換熱器盤管標(biāo)準(zhǔn)

釀酒冷卻用不銹鋼盤管的標(biāo)準(zhǔn)
