国产受做视频黄片_国产在线视频欧美日韩_日韩欧美在线中文_少妇私密spa按摸高潮了_开心婷婷激激情av_亚洲成人午夜一二区_99re在线视频精品无码_又黄又爽的欧美视频_蜜芽 国产 丝袜_午夜免费无码特黄毛片

厚壁不銹鋼管切割方法

隨著厚壁不銹鋼管應(yīng)用越發(fā)廣泛，廣大企業(yè)對(duì)鋼管的切割工藝有了更高的要求，對(duì)切割的質(zhì)量、精度要求不斷提高，目前不銹鋼管切割方法有鋸片切割、等離子切割、激光切割等。本文就其中一種厚壁不銹鋼管切割方法展開論述。

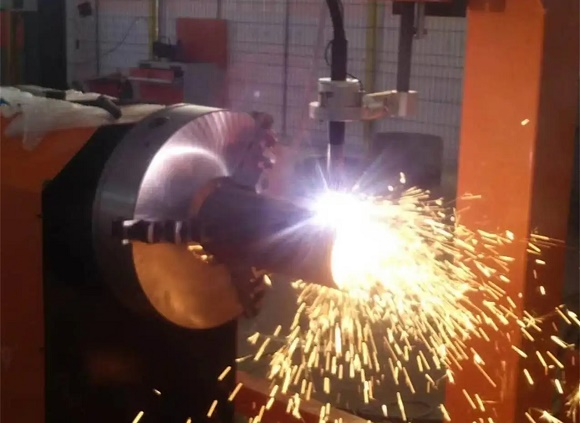

等離子切割適用厚壁不銹鋼管，最大切割厚度可達(dá)到180～200mm，是切割鋼管的有效方法。

等離子弧切割工作氣體既是等離子弧的導(dǎo)電介質(zhì)，同時(shí)還要排除切口中的熔融金屬，因此對(duì)等離子弧的切割特性以及切割質(zhì)量和速度有明顯的影響。等離子弧切割在生產(chǎn)中通常使用的離子氣體有N₂、Ar、N₂+H₂、N₂+Ar，也有用壓縮空氣、氧氣、水蒸氣或水作為產(chǎn)生等離子弧的介質(zhì)。離子氣的種類決定切割時(shí)的弧壓，弧壓越高切割功率越大，切割速度及切割厚度都相應(yīng)提高。但弧壓越高，要求切割電源的空載電壓也越高，否則難以引弧或電弧在切割過程中容易熄滅。

電流和電壓決定了等離子弧的功率。隨等離子弧功率的提高，切割速度和切割厚度均可相應(yīng)增加。雖然可以通過提高電流增加切割厚度及切割速度，但單純?cè)黾与娏魇够≈兇郑锌诩訉?，所以切割厚壁不銹鋼管時(shí)，提高切割電壓的效果更好?？蛰d電壓高，易于引弧?？梢酝ㄟ^增加氣體流量和改變氣體成分來提高切割電壓，但一般切割電壓超過空載電壓的2/3后，電弧就不穩(wěn)定，容易熄弧。因此，為了提高切割電壓，必須選用空載電壓較高的電源，所以等離子弧切割電源的空載電壓不得低于150V，是一般切割電壓的2倍。

為了保證厚壁不銹鋼管的切割質(zhì)量，應(yīng)注意以下工藝特點(diǎn)。

①隨切割厚度的增加，需熔化的金屬時(shí)也增加，因此所要求的等離子弧功率比較大。切割厚度80mm以上的管材，一般在50~100kW左右。為了減少噴嘴與鎢極的燒損，在相同功率時(shí)，以提高等離子弧的切割電壓為宜。為此，要求切割電源的空載電壓在220V以上。

②要求等離子弧呈細(xì)長形，挺度好，弧柱維持高溫度的距離要長。即軸向溫度梯度要小，弧柱上溫度分布均勻。這樣，切口底部能得到足夠的熱量保證割透。如果再采用熱焓值較大、熱傳導(dǎo)率高的氮、氫混合氣體就更好了。

③轉(zhuǎn)弧時(shí)，由于有大的電流突變，往往會(huì)引起轉(zhuǎn)弧過程中電弧中斷、噴嘴燒壞等現(xiàn)象，因此要求設(shè)備采用電流遞增轉(zhuǎn)弧或分極轉(zhuǎn)弧的辦法。一般可在切割回路中串入限流電阻（約0.4Ω），以降低轉(zhuǎn)弧時(shí)的電流值，然后再把電阻短路掉。

④切割開始時(shí)要預(yù)熱，預(yù)熱時(shí)間根據(jù)被切割材料的性能和厚度確定。對(duì)于不銹鋼，當(dāng)工件厚度為200mm時(shí)，要預(yù)熱8~20s；當(dāng)工件厚度為50mm時(shí)，要預(yù)熱2.5~3.5s。大厚度工件切割開始后，要等到沿工件厚度方向都割透后再移動(dòng)割炬，實(shí)現(xiàn)連續(xù)切割，否則工件將切割不透。收尾時(shí)要待完全割開后才斷弧。

厚壁不銹鋼管切割方法使用等離子切割工藝，選擇好工藝參數(shù)，包括切割電流、切割電壓、切割速度、氣體流量以及噴嘴距工件的高度，可以把切割的質(zhì)量、精度要求控制的較好。
