不銹鋼制品管——熱交換器和冷凝器用標準

不銹鋼制品管的應用非常廣泛，其中就包括生產熱交換器和冷凝器。對此，國家為了規范用于熱交換器和冷凝器的不銹鋼焊管，頒布了GB/T 30066-2013 熱交換器和冷凝器用鐵素體不銹鋼焊接管標準。下面，我們帶大家一起了解一下。

1、 范圍

該標準規定寧了熱交換器和冷凝器用鐵素不銹鋼焊接鋼管的尺寸、外形、重量、技術要求、試驗方法、檢驗規則、包裝、標志和質量證明書。該標準適用于熱交換器和冷凝器用鐵素體不銹鋼焊接鋼管。

2、 尺寸、外形、重量及允許偏差

      （1）外徑和壁厚

不銹鋼管的外徑(D)不大于60mm，壁厚（S）不大于2.7mm，外徑和壁厚應符合GB/T 21835的規定。根據需方要求，經供需雙方協商，并在合同中注明，可供應其他外徑和壁厚的管材。

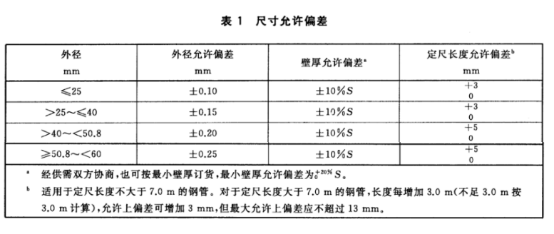

焊管外徑和壁厚的允許偏差應符合表1的規定。根據需方要求，經供需雙方協商，并在合同中注明，可供應表1規定以外允許偏差的鋼管。

      （2）長度

不銹鋼換熱管的交貨長度由供需雙方協商確定。當鋼管以定尺長度交貨時，其允許變成應符合表1的規定。

     （3）不圓度

不銹鋼冷卻管的不圓度（橫斷面上最大與最小的外徑的差值）應不超過外徑的公差；對于壁厚與外徑之比不大于3%的薄壁鋼管，其不圓度應不超過外徑的2%。

     （4）彎曲度

不銹鋼制品管的彎曲度應不大于1.5mm/m。

     （5）管端

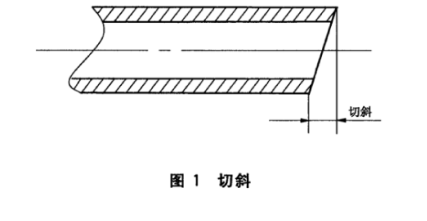

       兩端端面切斜（見圖1）應不大于0.4mm，切口毛刺應予以清除。

     （6）重量

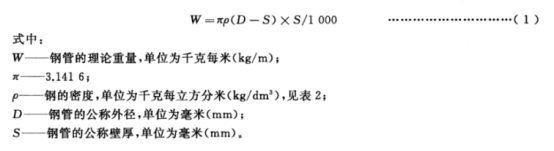

一般按理論重量交貨。經供需雙方協商，并在合同仲注明，鋼管也可按實際重量交貨。鋼管每米的理論重量按式（1）計算。

 3、 技術要求

（1）鋼的牌號及化學成分

 鋼的牌號及化學成分（熔煉分析）應附后表3的規定。鋼管的成品化學成分允許偏差應符合GB/T 222-2006中表3的規定。

（2） 制造方法

以冷軋鋼帶為原料，采用不添加填充金屬的自動焊接方法制造。

根據需方要求，經供需雙方協商，并在合同中注明，可在焊后和最終熱處理之前，對鋼管薄壁不銹鋼管的焊縫和母材金屬進行冷加工，或者只對焊縫金屬進行冷加工。

表面沾染物可能對不銹鋼制品管的高溫性能和腐蝕性有不利影響，含銅、鉛、汞、鋅、氯或硫的沾染物可能會對不銹鋼有害，制造者應采取措施盡量避免或去除含這些元素的表面沾染物。

（3） 交貨狀態

應經熱處理并酸洗交貨。經供需雙方協商，并在合同中注明，表3中序號1~6的換熱管可采用光亮退火熱處理。經光亮熱處理的鋼管，可不經酸洗交貨。

推薦熱處理制度見表4。經供需雙方協商，并在合同中注明，可采用表4規定以外的其他熱處理制度。實際熱處理制度應在質量證明書中注明。

    （4） 力學性能

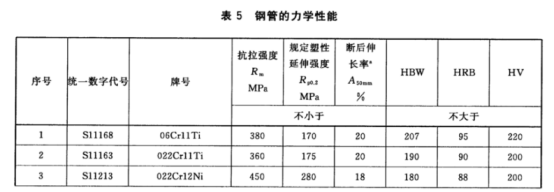

      拉伸性能應符合表5的規定。

      硬度應符合表5的規定。壁厚不大于1.0mm的焊管應做維氏硬度試驗。壁厚大于1.0mm的硬度試驗可采用布氏硬度試驗、洛氏硬度和維氏硬度試驗中的一種試驗方法；需方指定某一種硬度試驗方法時，應在合同中注明。

       （5）液壓試驗或水下氣密性試驗

應逐根按a的規定進行液壓試驗，或按5.5.3的規定進行水下氣密性試驗。需方指定某一種試驗方法時，應在合同中注明。

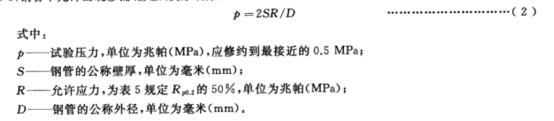

        5.5.2 液壓試驗的壓力按式（2）計算，最大試驗壓力為10MPa。在試驗壓力下，穩壓時間應不少于10s，不允許出現滲漏、膨脹、變形現象。

       液壓試驗后應清楚不銹鋼制品管內外表面上的殘留液體。

       供需雙方協商，并在合同中注明，可按其他規定試驗壓力進行試驗。

        5.5.3水下氣密性試驗的壓力應為1.0MPa，試驗介質為壓縮空氣。在試驗壓力下，應完全浸入水中，穩壓時間應不少于5s，不允許出現泄漏、膨脹、變形現象。

    （6）工藝性能

       壓扁試驗：

應做壓扁試驗。試樣長度為100mm；試驗時，焊縫應位于受力方向90°的位置。壓扁試驗按以下兩步進行：

       卷邊試驗：

應做卷邊試驗。卷邊試驗時，卷邊率應不少于30%，卷邊模具圓角半徑應為0.8mm。試驗后，試樣不允許出現裂縫或裂口。

       展平試驗：

外徑不少于12.7mm的不銹鋼冷卻管應做展平試驗。展平試驗時，將一段長100mm的管沿與焊縫成90°角的兩側縱向剖開，將帶焊縫的半圓弧形試樣放在兩塊平行板之間，用壓力機或其他方法均勻地展平。試驗后，試樣上不允許出現裂縫或未焊透。

       無損探傷：

應進行渦流探傷檢驗。渦流探傷時，對比樣管人工缺陷應符合GB/T 7735-2004中驗收等級B的規定。

       腐蝕試驗：

       晶間腐蝕試驗：經供需雙方協商，并在合同中注明，可做晶間腐蝕試驗，試驗后試樣不允許出現晶間腐蝕傾向。

       點蝕試驗：

       如果用于海水為冷凝介質的冷凝器，則應進行點蝕試驗。點蝕試驗按照GB/T 17897進行，浴頁溫度為65℃，試驗時間為72h。試驗后試樣不允許出現深度超過0.025mm的局部腐蝕。點蝕深度選擇GB/T 18590 中適合的方法測量，具體方法由供需雙方協商并在合同中注明。由于縫隙引起的腐蝕是允許的。

       表面質量：

內外表面及焊縫應光滑，不允許有裂紋、咬邊、折疊、扭曲、過酸洗、氧化皮、磕碰、劃傷和拉毛。上述缺陷應完全清楚，清楚深度應不超過公稱壁厚的負偏差，清楚處的實際壁厚應不少于壁厚所允許的最小值；清除處應圓滑過渡。焊縫缺陷不允許修補。外焊縫應與母材平齊，內焊縫應與母材圓滑過渡，且內焊縫的余高應不超過0.1mm。

以上為《GB/T 30066-2013》 熱交換器用不銹鋼制品管標準部分內容，主要介紹了使用范圍、尺寸、外形、重量、允許偏差、技術要求、力學性能、氣密性、工藝性能和表面質量，這也是換熱設備用不銹鋼制品管商家比較關心的問題，由于零部件對設備運作過程有著生產效率、安全等影響，所以，有關部門特別對此發表了具體標準。
